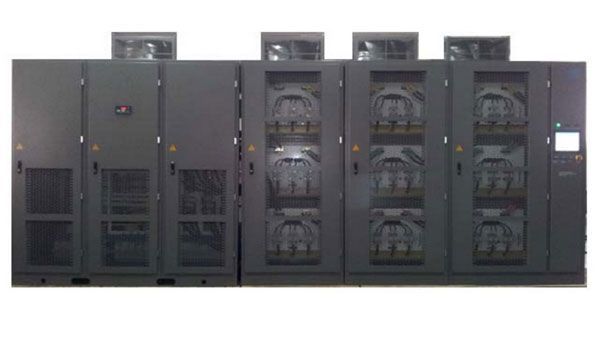

Высоковольтный многоуровневый преобразователь частоты 6 кВ, 10 кВ серии ПЧВА

Описание и технические характеристики

Высоковольтные (средневольтные) преобзователи частоты предназначены для работы в системах асинхронного и
синхронного электропривода напряжением 3 кВ, 6 кВ, 10 кВ мощностью 250 кВт…8000 кВт.
Преобразователи серии ПЧВА могут быть примененены для управления:
питательными насосами;
сетевыми насосами;
берегововыми насосами;
дымососами;
дутьевыми вентиляторами;
поршневыми насосами;
компрессорами;
мельницами.
К достоинствам высоковольтных преобразователей частоты серии ПЧВА относятся: высокий КПД > 96%, высокий
коэффициент мощности более 0,97. Уровень высших гармоник в форме входного и выходного напряжения (тока)
полностью удовлетворяет треобованиямстандартаIEC61800-4:2002, что позволяет не использовать входных и выходных
(синусных) фильтров, так как эти преобразователи построены по принципу многоуровневых ШИМ- инверторов
напряжения, формирующих квазисинусоидальный сигнал.
Конструкцией преобразователя частоты предусмотрено ограничение пускового тока при подаче питающего напряжения.
Система управления обладает высокой степенью надежности и онлайн диагностикой, преобразователь частоты может
работать как в режиме регулирования частоты выходного напряжения так и по цепи байпаса, непосредственно от
питающей сети. Сенсорная панель позволяет реализовать управление преобразователем частоты по месту,
предусмотрена возможность дистанционного управления дискретными сигналами и от АСУ ТП по каналу
последовательного интерфейса связи RS-485.
